Maintenir en contact les différentes pièces lors d’un assemblage est une opération nécessitant un serrage en exerçant une pression. Le serrage au couple qui est la méthode de serrage la plus populaire présente l’avantage d’être simple dans son application. L’opérateur se sent alors très à l’aise dans le montage de la pièce, mais a besoin d’un élément qui est essentiel dans l’exécution de la tâche. Pour y arriver, l’utilisation de la clé dynamométrique est primordiale pour lui.
La clé dynamométrique est un outil utilisé pour contrôler un couple spécifique appliqué à un élément de fixation tel qu’un écrou, un boulon ou un tire-fond. En général, elle se présente sous la forme d’une clé à douille qui a des mécanismes internes spéciaux. Il existe plusieurs types de clés dynamométriques dont la clé dynamométrique électronique considérée comme la plus rapide d’utilisation. Découvrez la clé dynamométrique électronique.
11 octobre 2024 11 h 58 min
Clé dynamométrique électronique : Qu’est-ce que c’est ?

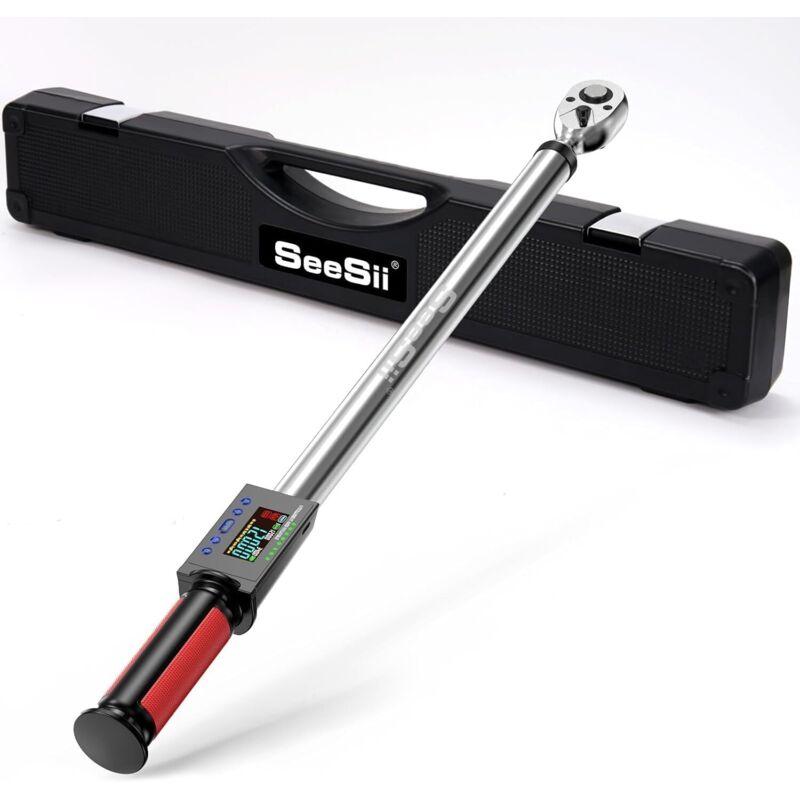

La clé dynamométrique électronique est un type de clé dynamométrique utilisé par les techniciens dans leurs opérations d’assemblage ou de serrage. Cet instrument est utilisé pour appliquer un couple prédéterminé à une attache, comme un écrou ou un boulon.

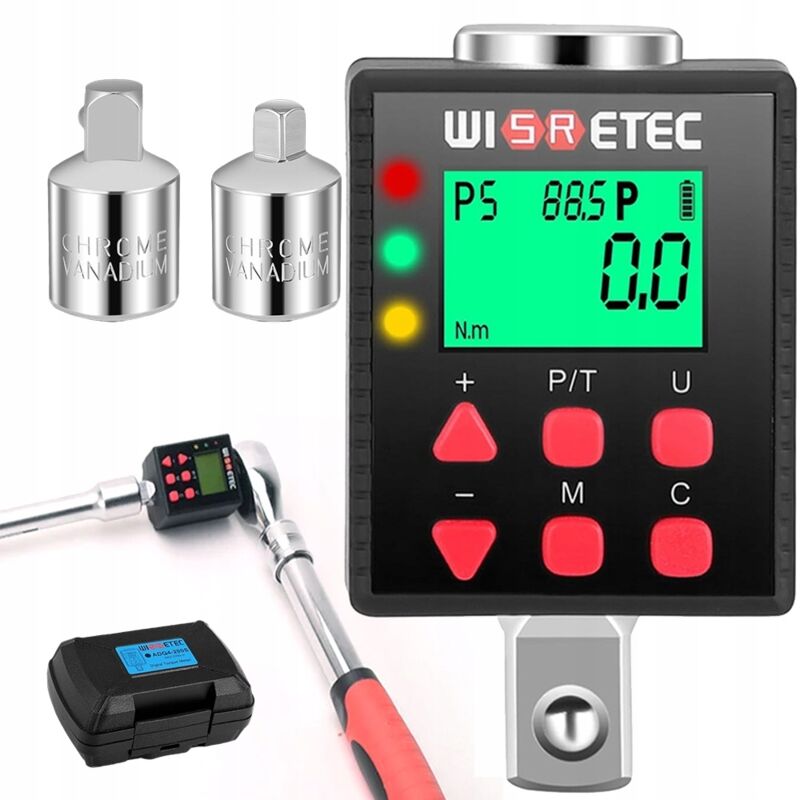

Il permet de serrer des mesures spécifiques pour fournir une tension appropriée, sans risquer de trop serrer. Elle comporte une console (tableau et touches) qui permet à l’utilisateur de faire les réglages nécessaires ou de précision avant l’opération d’assemblage.
La clé dynamométrique électronique mesure le couple avec une jauge de contrainte. Elle est dotée d’un écran numérique qui vous permet d’être suffisamment précis lors du réglage du couple.
Elle permet donc d’appliquer avec précision, une quantité de force à une fixation telle qu’un écrou ou un boulon afin que la fixation ne soit pas endommagée par un serrage défaillant. Certaines clés ont un couple préréglé défini par le fabricant alors que d’autres clés peuvent être réglées par l’utilisateur.
La clé dynamométrique électronique est régulièrement utilisée dans les travaux automobiles et d’autres tâches où un réglage de couple précis est nécessaire pour un boulon spécifique.
1. Un couple qu’est-ce que c’est ?
Le Couple en mécanique désigne un ensemble de forces parallèles égales et de sens opposés. L’effet produit par un couple crée ou empêche la rotation d’un corps. L’effet de rotation ou moment d’un couple est mesuré par le produit de l’amplitude de l’une ou l’autre force et de la distance perpendiculaire entre les lignes d’action des forces.
Par exemple, le volant d’une voiture est dirigé par des forces manuelles qui constituent un couple. Une clé dynamométrique, par contre, est actionnée par une force appliquée à partir d’une seule extrémité combinée au moment de rotation. Elle crée par conséquent une force désaxée sur l’élément à serrer.
2. Pourquoi le serrage est-il important ?
Le serrage à l’angle permet d’éviter à l’avenir des problèmes de frottements essentiels au serrage. Il faut donc connaître le pas de vis et l’angle de serrage, puis il devient assez simple de définir un mouvement et une tension dans la vis.
Le serrage s’effectue en 2 étapes :
- Un pré couple : qui permet de joindre les pièces et de supprimer les défauts d’interface.
- Puis un vissage à un angle déterminé.
La bonne tension dans l’assemblage évite un dévissage ou que la vis soit endommagée.
3. Calcul d’un couple
Lorsqu’un couple est appliqué à une fixation, l’attache se rapproche, ce qui crée une charge de serrage lorsque la fixation commence à se tendre.
Le couple est donc obtenu en multipliant la longueur par la force (longueur x force = couple). Les facteurs qui déterminent la quantité de charges de serrage sont les suivants :
- Le nombre de couples appliqués à la fixation
- Le matériau et la qualité du joint
- Le frottement externe sur le joint ou l’angle
La précision de l’application du couple est primordiale pour la sécurité, l’assemblage et les performances de l’équipement. L’application erronée d’un couple inexact peut entraîner un desserrage ou une cassure des fixations et par conséquent une défaillance de l’équipement. L’application correcte du couple peut grandement améliorer la fiabilité de l’équipement.
Les avantages de la clé dynamométrique électronique
Les avantages de la clé dynamométrique électronique sont les suivants :
- La clé dynamométrique électronique a été spécialement conçue pour les travaux de haute précision, notamment sur les autos, les vélos, les machines, etc. Elle s’adapte parfaitement à l’utilisation prévue, est précise et facile à utiliser. Elle permet également de travailler même sur les boulons les plus cachés.
- La poignée est antidérapante
- Avertissement de couple cible
- Entièrement programmable avec plusieurs modes prédéfinis pour un travail plus rapide
- Plusieurs modes d’alerte de couple : écran, double LED, alerte audio et vibration
- Recalibrage possible
Notez que la clé dynamométrique électronique est plus chère que la clé dynamométrique mécanique, mais elle est beaucoup plus précise. Un autre avantage est qu’elle enregistre chaque mesure de couple.
Utilisation de la clé dynamométrique électronique
La clé dynamométrique électronique est utilisée dans les cas suivants :
- Applications à usage intensif : en cas de desserrage ou de compromis structurel dans un joint maintenant un équipement lourd. Ceci permet d’éviter des dommages sur des pièces ou de pallier une défaillance critique d’un équipement.
- Fixation de haute précision : dans l’assemblage électronique, l’assemblage de dispositifs médicaux et d’autres domaines de fabrication de haute précision, les tolérances sont littéralement microscopiques.
- Fixation de pièces rotatives : Un mauvais serrage des fixations qui maintiennent un élément tournant sur un pivot au centre peut entraîner une répartition inégale des forces, ce qui peut endommager à la fois l’élément et l’axe.
Dans ces opérations, la clé dynamométrique électronique est un outil primordial à utiliser à la place d’un cliquet.
Avec la clé dynamométrique électronique, la mesure du couple se fait au moyen d’une jauge située sur la tige de torsion. Le signal généré par le transducteur est converti dans l’unité de couple nécessaire et affiché sur l’affichage numérique.
Un certain nombre de joints différents peuvent être enregistrés. Ces valeurs programmées sont ensuite affichées en permanence pendant le processus de serrage sur l’écran.
Dans le même temps, la clé dynamométrique peut stocker toutes les mesures effectuées dans une mémoire interne. Cette mémoire peut être facilement transférée vers un ordinateur.
Étalonnage
Tout comme les autres clés dynamométriques, les clés dynamométriques électroniques doivent être périodiquement ré étalonnées. Selon les normes ISO, l’étalonnage doit avoir lieu toutes les 5 000 opérations ou tous les ans.
Selon les spécialistes de l’étalonnage, lorsqu’il est effectué par un service spécialisé qui respecte les normes ISO, il suit un processus et des conditions spécifiques. L’opération nécessite un équipement d’étalonnage de clé dynamométrique spécialisé avec une grande précision.
La zone où l’étalonnage est effectué doit respecter une température comprise entre 18 °C et 28 °C avec un flottement qui ne dépassant pas 1 °C. L’humidité relative également ne doit pas dépasser 90 %.
Avant toute opération d’étalonnage de la clé dynamométrique, l’outil doit être pré chargé et serré sans mesure en fonction de son type. L’outil est ensuite connecté au testeur et une force est appliquée sur le manche pour des valeurs de 20 %, 60 % et 100 % du couple maximum et répétée selon leur classe.
La force doit être appliquée lentement et en mouvement régulier. Des détails concernant le modèle de test pour chaque classe de clé dynamométrique électronique existent et sont utilisés par les experts de l’étalonnage.
